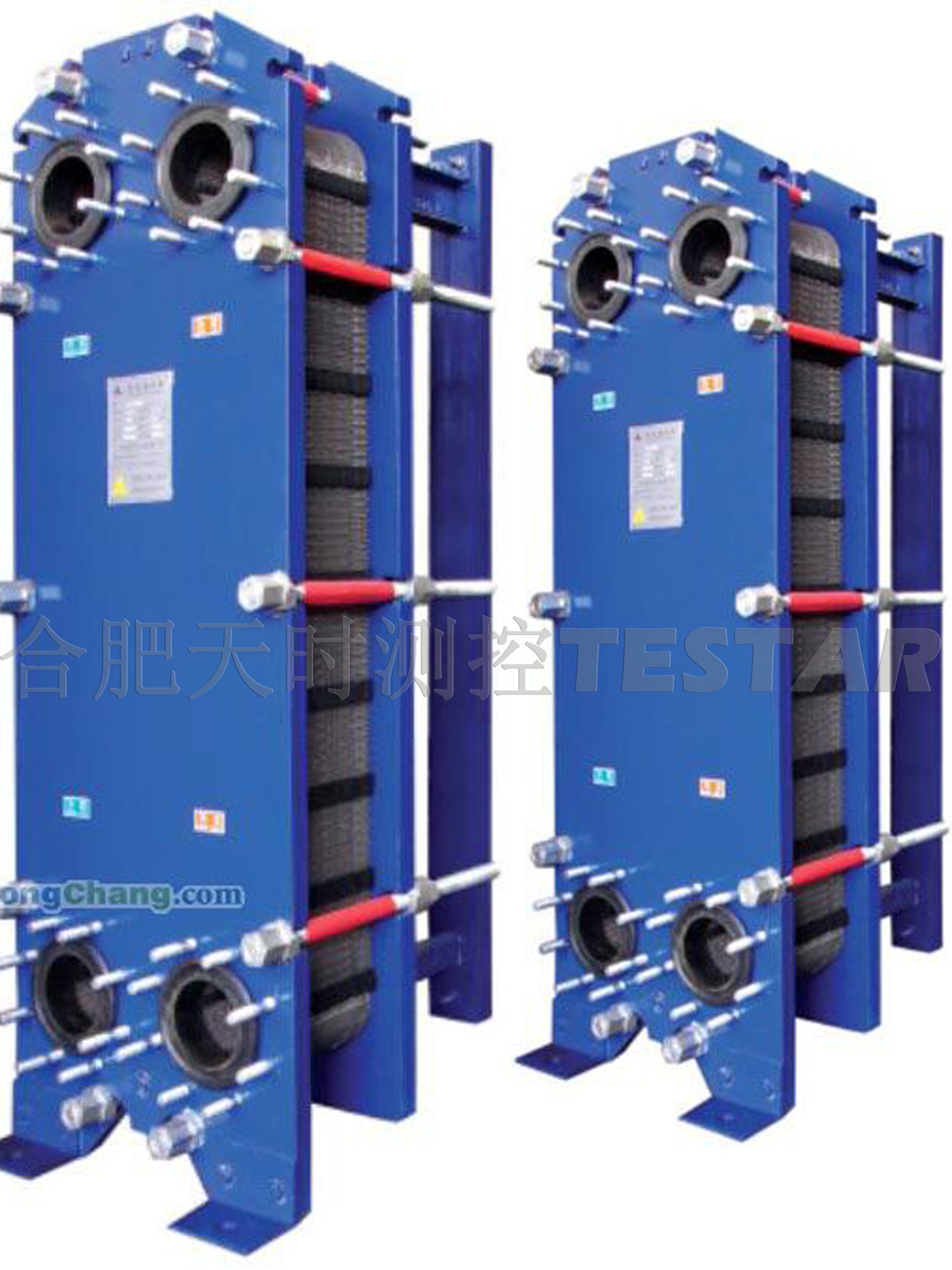

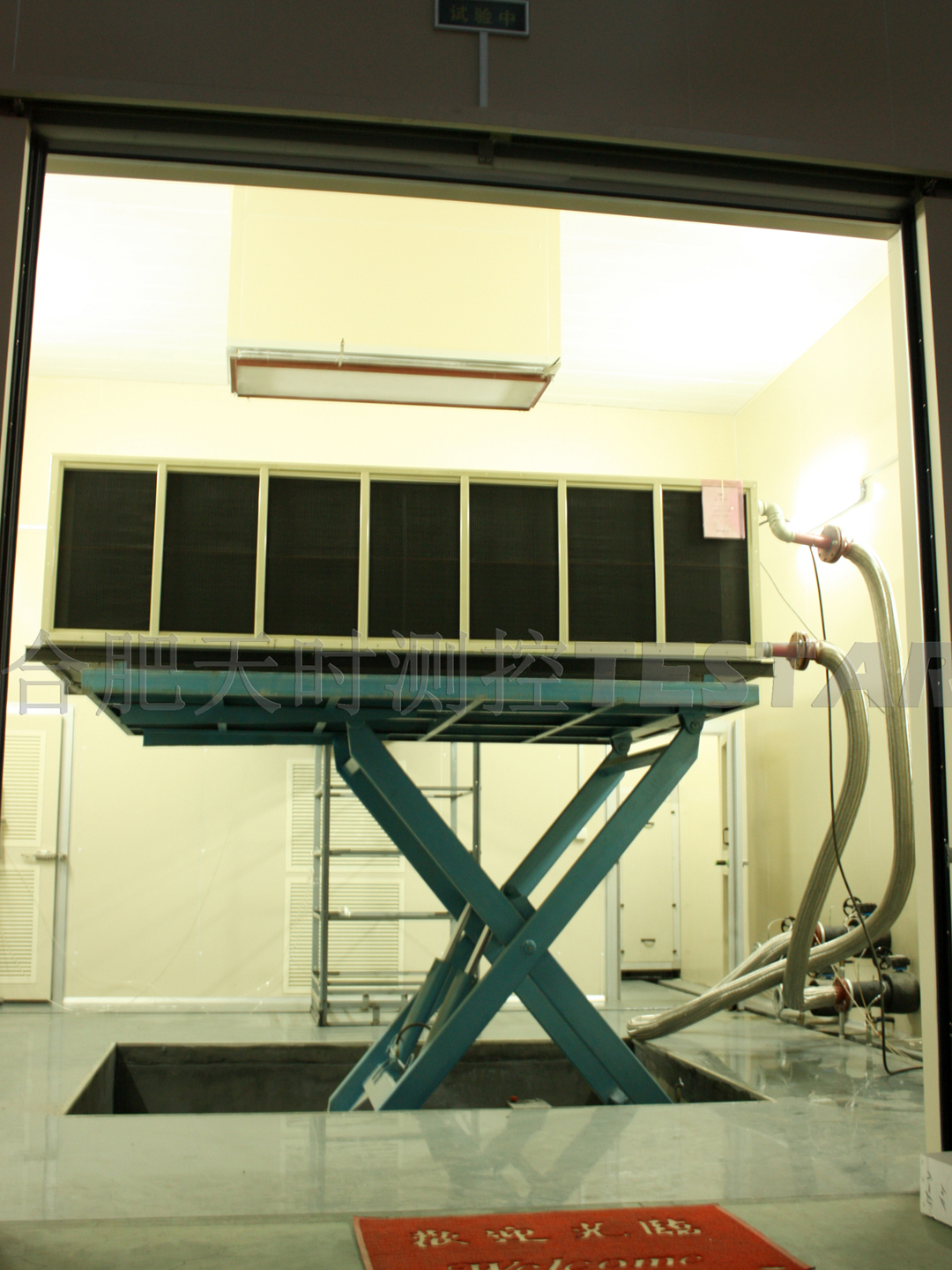

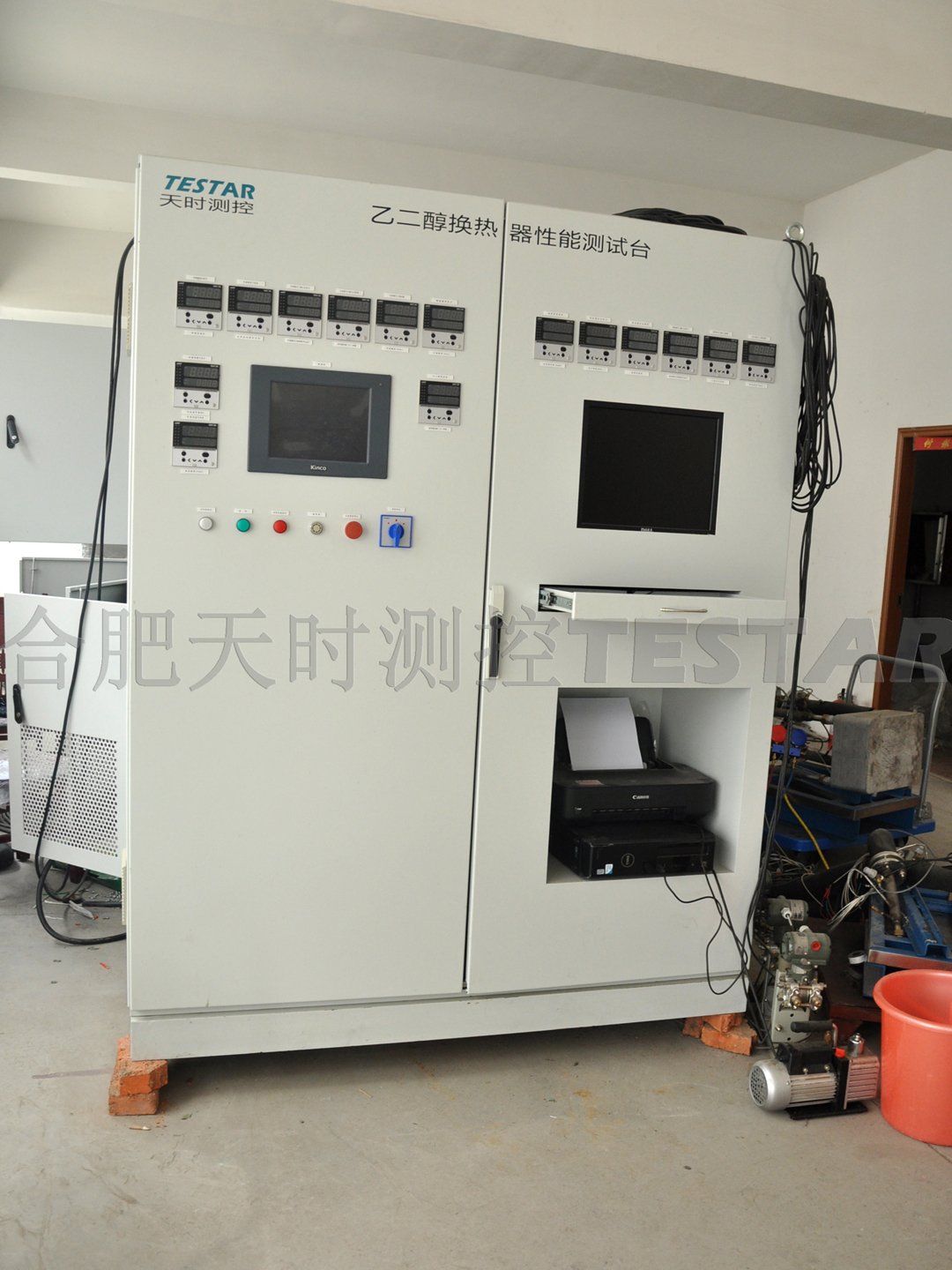

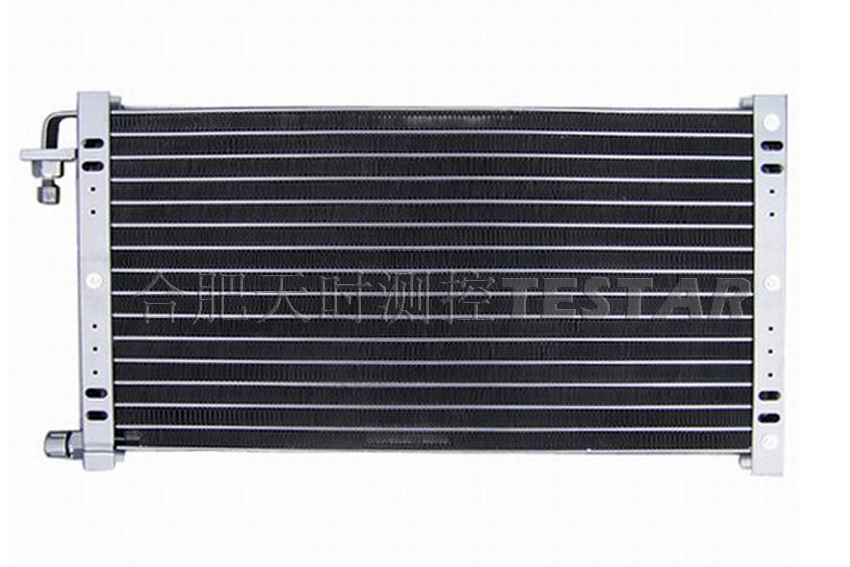

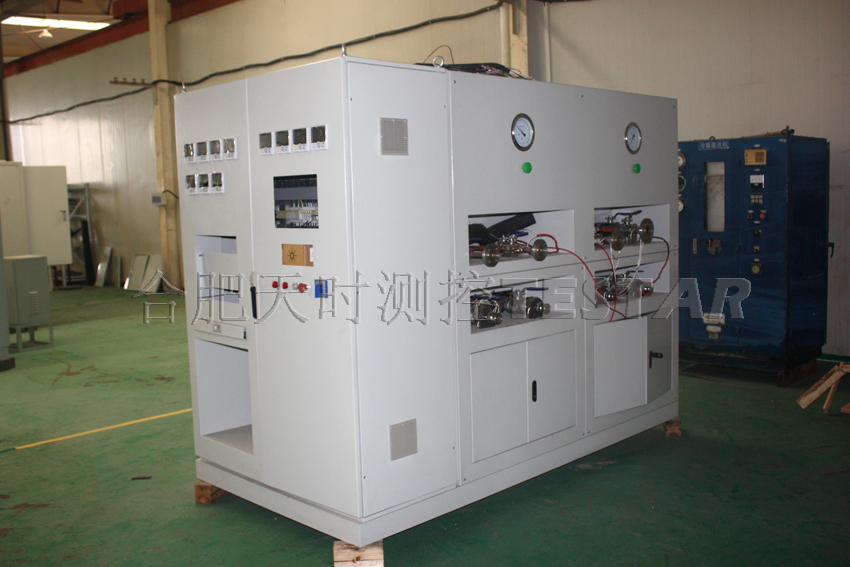

采用空气焓差法、制冷剂流量计、液体载冷剂法进行换热器单元（翅片式蒸发器、翅片式冷凝器、汽车空调用管带式换热器、套管式换热器、板式换热器、壳管式换热器、单根铜管）的性能测试，以确定其换热量、风阻、水阻以及制冷剂阻力等参数。
测试机型：
u 翅片式空气换热器；
u 表冷器（水与空气换热）；

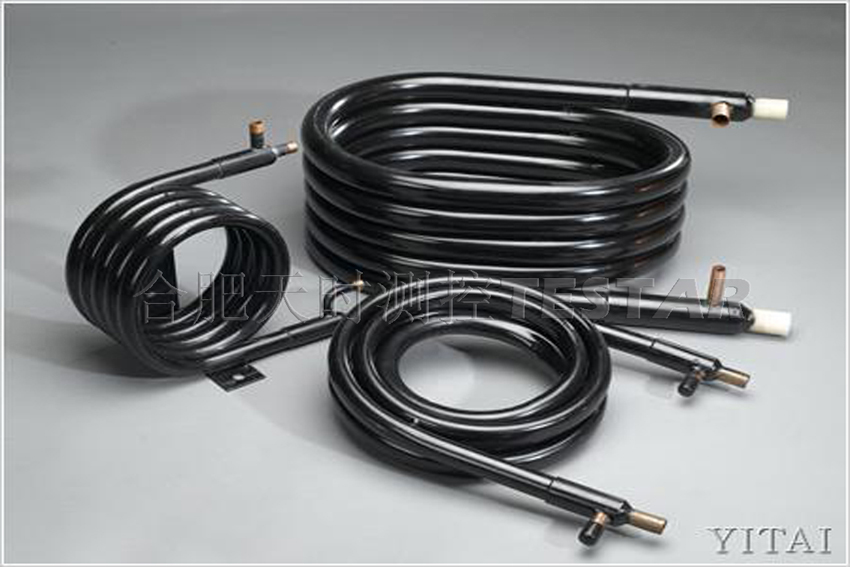

u 套管换热器或壳管换热器；
u 高效铜管（蒸发管、冷凝管）。
测试项目：
n 标准规定名义工况性能测试；
n 各种自定义工况性能测试。
测试参数
v 能力：3.5kW，10kW，30kW，75kW，150kW；
v 重复性：一次性装机误差小于2％；
v 主辅偏差４％。
依据标准：
l JB10503《空调与制冷用高效换热管》；
l JB/T 7659.5《氟利昂制冷装置用翅片式换热器》；
l JB/T 10379《换热器热工性能和流体阻力特性通用测定方法》。
|
参数 |
范 围 |
精 度 |
|
进水温度 |
0～70℃ |
±0.1℃ |
|
出水温度 |
0～70℃ |
±0.1℃ |
|
水流量流量 |
0.7～30m3/h |
0.5%% |
|
进出水口压差 |
0～0.15MPa |
0.25% |
|
进口干球温度 |
0～50℃ |
±0.1℃ |
|
进口湿球温度 |
0～50℃ |
±0.1℃ |
|
出口干球 |
0～50℃ |
±0.1℃ |
|
出口湿球 |
0～50℃ |
±0.1℃ |
|
机外静压 |
-100～700Pa |
0.25% |
|
喷嘴前静压 |
-100～700Pa |
0.25% |
|
喷嘴前后压差 |
0～800Pa |
0.25% |
|
大气压力 |
0.09～0.12MPa |
0.25% |
