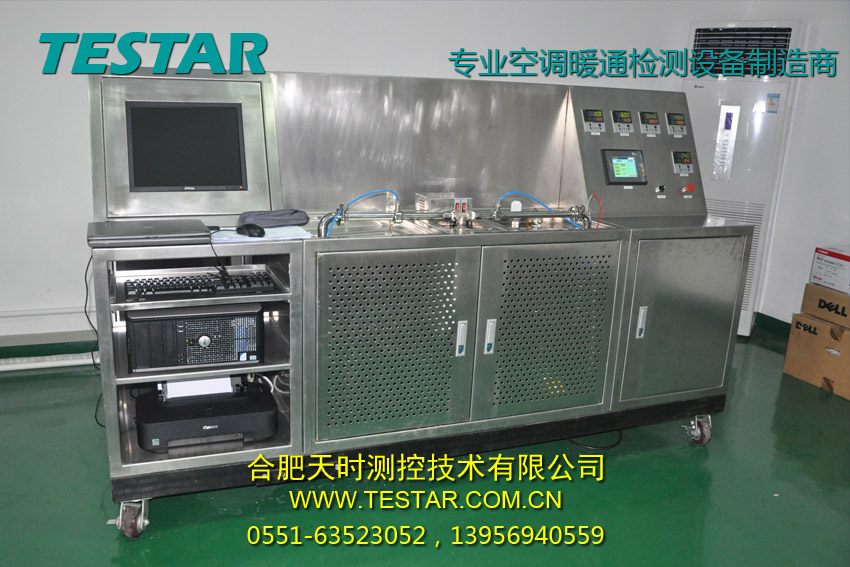

温控阀性能测试台、温控阀曲线测试台

按照欧标《EN215》和国标《GB/T 29414-2012 散热器恒温控制阀》开发的温控阀性能测试台，是集计算机技术、变频技术、控制技术、流体技术于一体的多功能温控阀性能试验系统。系统采用了高精度仪表控制器，能够自动完成温控阀的曲线测试，绘制6条曲线，并测量出标称流量、滞后等技术参数。该测试系统能够为阀门制造厂家、研究机构提供温控阀产品的特性试验，具有功能齐全、测试范围广、精度高、自动化程度高的特点，是进行温控阀性能测试的有力工具。

温控阀开放-关闭性能曲线的测绘

a 设定于最小值时的开放曲线（曲线1）

a 设定于最大值的开放曲线（曲线2）

a 设定于中间值时的开放曲线（曲线3）

a 设定于中间值时的关闭曲线（曲线4）

a 设定于中间值以及压差为60kpa时的关闭曲线（曲线6）

a 设定于中间值以及静压为1000kpa时的关闭曲线（曲线7）

绘制上述六条曲线及其理论曲线。通过实际测试数据自动计算名义流量、滞后、压差影响等数据，并依据标准对这些参数做出合格判定。
